一、模块特性
本模块专门针对智能遥控开关进行设计的一款射频接收控制模块，其内置解码和输出控制功能端口。该模块配合卓思达公司自行研发的射频编码遥控器使用，可进行单路灯具的遥控开或者遥控关，模块使用方便，性能稳定，价格低廉，非常适合智能家居中如遥控灯、遥控电视、遥控风扇、遥控窗等需要安装遥控设置的家电设备配置使用。
模块参数：
■ 宽电源电压：2.5V-5.5V、 315/433 MHz
■ 高接收灵敏度: -105/-104dBm、 315/433MHz、3V
■ 宽动态范围： 0dBm～-105dBm
■ 频率范围: 433.9MHz 或 315MHz
■ 数据传输速率: 1Kb/s～4Kb/s
■ 功耗：5.6mA、315MHz/433 MHz
二、电气参数
|
参 数 |
符 号 |
测试条件 |
Min |
Typ |
Max |
Unit |
|
电源电压 |
VDD |
300MHz-500MHz |
2.5 |
3.0 |
5.5 |
V |
|
电源电流 |
IDD |
Fin=315/434MHz |
|
6 |
|
mA |
|
工作频率 |
Fin |
|
300 |
|
500 |
MHz |
|
灵敏度 |
VFIN |
Fin=315MHz |
|
-105 |
|
dBm |
|
|
Fin=434MHz |
|
-104 |
|
dBm |
|
|
晶体频率 |
FOSC |
|
8 |
|
16 |
MHz |
|
晶体输出灵敏度 |
VOSCI |
|
-10 |
0 |
5 |
dBm |
|
工作温度 |
Ta |
|
-40 |
27 |
85 |
℃ |
|
遥控距离 |
|
空旷地带 |
|
50 |
|
m |
三、传输数据说明
本模块采用 ASK 方式，数据采用曼彻斯特码（Manchester）为减少延迟建 议起始码采用 2ms 高电平，每组数据间隔＜10ms。

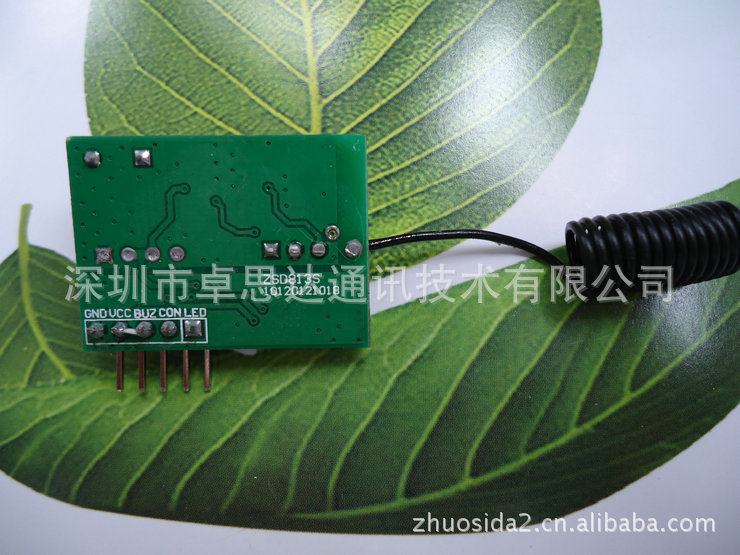

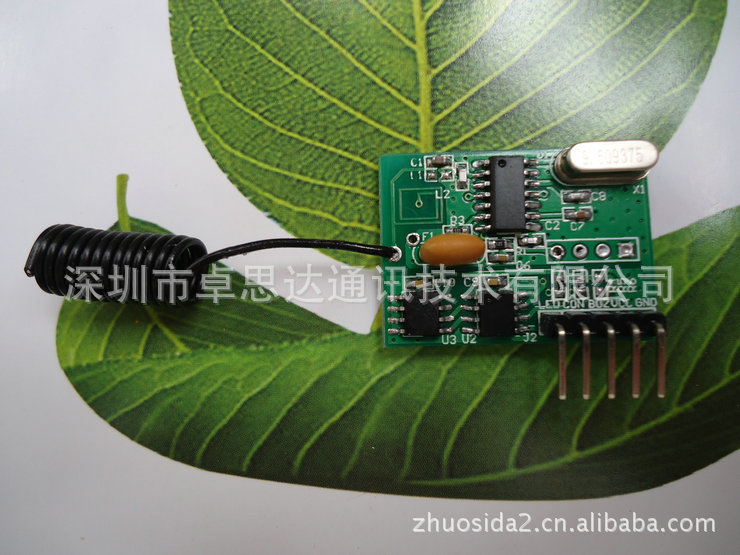

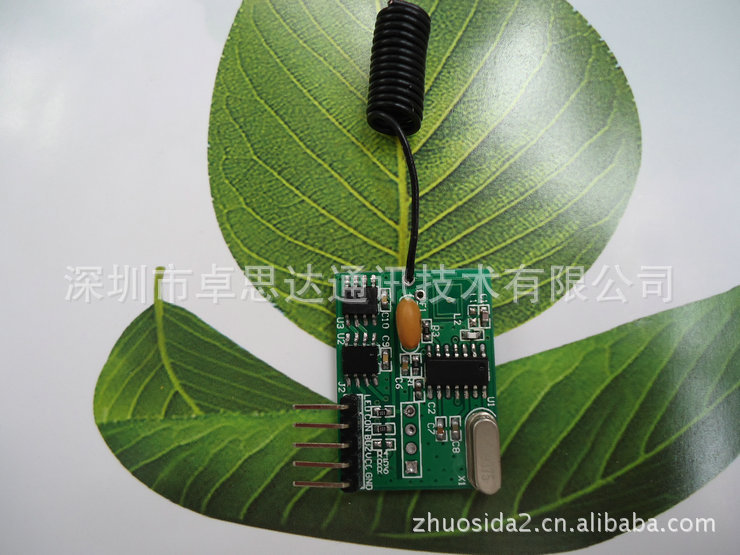

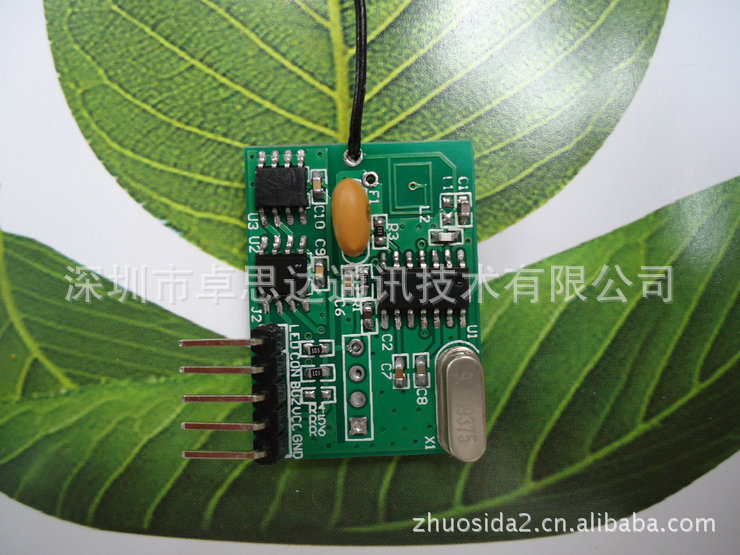

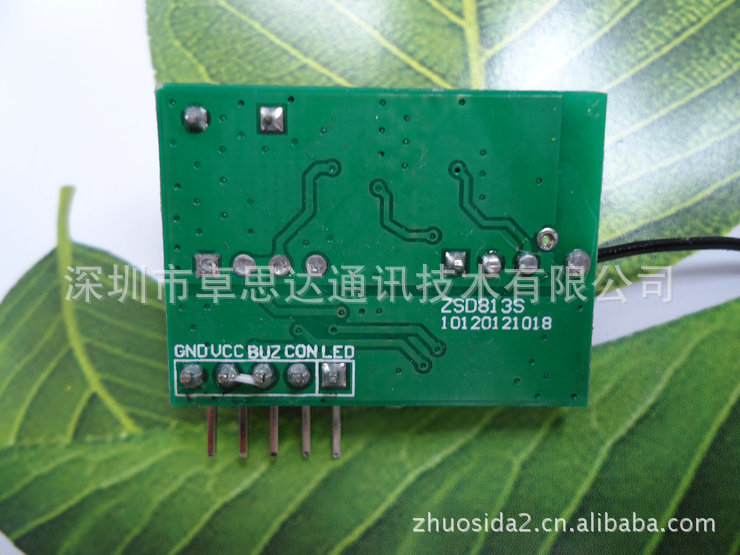

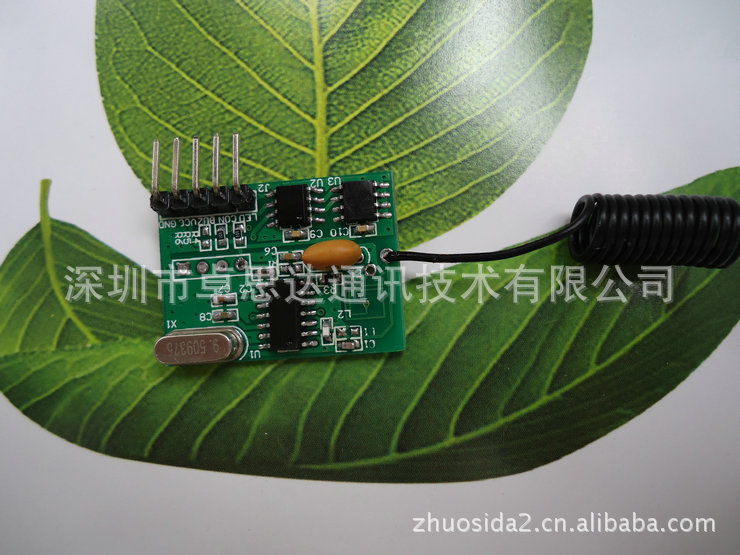

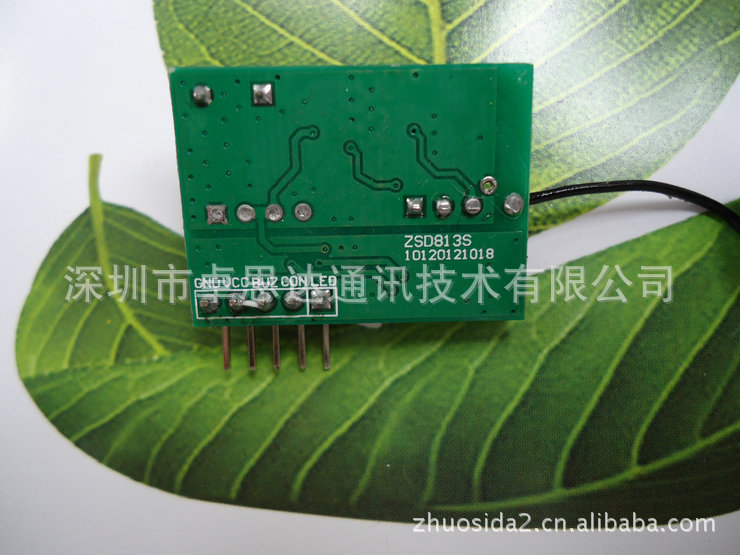

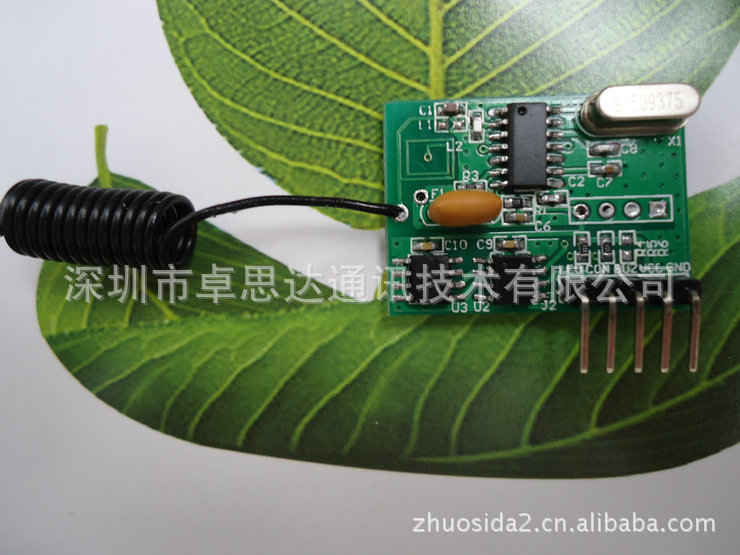

四、模块尺寸及脚位视图
■模块尺寸：长 30.6mm*宽 22.5mm
■脚位说明：
|
脚位 |
名称 |
功能说明 |
|
1 |
LED |
工作及学习指示灯输出端口，工作时输出高电平，平时输出低电平 |
|
2 |
CON |
控制输出端口，当接收到正确的数据码时该端口输出高/低，驱动设备 |
|
3 |
BUZ |
开/关 蜂鸣器提示音，当接到正确数据码是该端口输出200ms脉冲电平 |
|
4 |
VCC |
模块电源正极输入端 |
|
5 |
GND |
模块电源负极输入端 |
五、模块工作及使用说明
将模块按照正确的接线方式连接到2.5-5.5V的直流电源上，使用本公司配套的遥控器（改遥控器可根据客户要求进行定做），进行遥控测试，遥控器上为两个按钮，一个是ON按键，一个是OFF按键。
当按下ON按键时接收模块接收到正确的数据码后模块上的LED脚和CON脚位将同时输出一个高电平并保持，同时BUZ脚位输出一个200MS的脉冲波表示启动设备成功；
当按下OFF按键时接收模块接收到正确的数据码后模块上的LED脚和CON脚位将同时输出一个低电平并保持，同时BUZ脚位输出一个200MS的脉冲波表示关闭设备成功。
遥控器编码采用卓思达公司专业开发的射频编码控制芯片，该芯片内置一千多万组编码地址，极大低降低了重码率。
学习方法：先按住遥控器上的ON键不放，然后再按住OFF键，保持2-3秒钟，则接收器上指示端口将输出一个1秒钟的高低脉冲三次，表示接收器已经将遥控器数据码读入，此时可以使用被学习的遥控器进行遥控控制。
**********************************************************************************
